岩石超临界CO2高低温反应装置

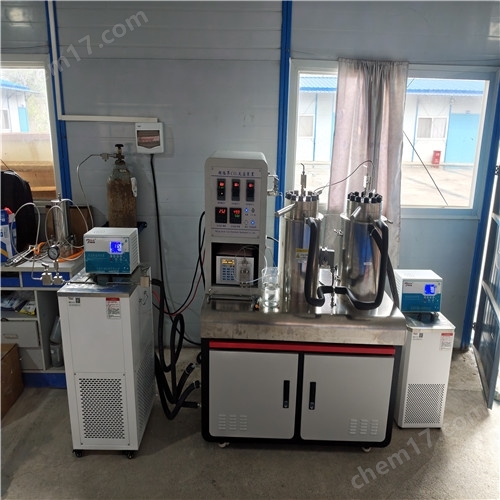

HAYX-5x2-25型岩石超临界CO2高低温反应装置

一、 技术指标

压力：0-25MPa

温度1：-10-20℃   温度2：室温-200℃

反应釜容积：5Lx2,材质：316L

液体流量：0.1-100ml/min

CO₂流量：5L/h

岩心夹持器：φ50x100mm,压力25MPa,材质：316L

电源：380/220V

总功率：＜8KW

二、 组成装置各部件技术指标

1、 制冷系统

采用两套冷浴冷却CO₂,和反应釜冷浴型号HX-1015,HX-1020,带外循环泵，泵流量15L/h、20L/h、用来冷却柱塞泵泵头,制冷量3500Kcal/h. CO₂储罐500ml/16MPa材质：1Cr18Ni9Ti，

2、 高压注入系统/CO₂泵

型号2J-X 6/50，工作压力50MPa，流量5/h，泵头带冷却。

3、 液体注入泵

型号：S1030,压力：30MPa，流量：0.1-100ml/min

4、 高温高压反应釜1(加热）

工作压力：0-25MPa  材质：316L

工作温度：室温-200℃

反应釜容积：5L

5、 高温高压反应釜2(制冷）

工作压力：0-25MPa 材质：316L

工作温度：-10-20℃

反应釜容积：5L

6、 加热控温系统

采用电热圈加热控温，温控范围室温-200℃，加热功率：1.5KW。

7、 压力测量

采用精密压力传感器测量反应釜、控制泵压力，压力表量程40Mpa,精度0.25级。

7. 压力控制

配备传感器可以动态控压，可以通过压力数显表上设定CO₂泵上限保护压力，当泵的压力达到上限值式，自动停泵保护，重新开始按复位。

8. 岩心夹持器

岩心夹持器规格φ50x100mm。压力：25MPa,热缩套包裹，材质：316L

三、 使用

1、 将CO₂钢瓶连接到冷浴内的冷却盘管上。

2、 开冷浴电源制冷。

3、 开冷浴外循环电源，冷却CO₂泵泵头。

4、 在传感器压力表上设定CO₂泵上限保护压力，当泵的压力达到上限值式，自动停泵保护。当压力降低后，如要启动泵，安复位开关即可。

5、 开反应釜上阀门，开CO₂泵电源，向反应釜内注入CO₂。

6、 （加热反应釜）打开反应釜加热开关，在温控仪上设定加热温度，温控仪自动控制反应釜升温，到设定温度后自动恒温。温控仪使用方法详见温控仪使用说明书。

7、 （制冷反应釜）开冷浴外循环电源，冷却反应釜循环水套。按加热釜进气方法打开阀门，注入压力，对反应测试件进行液态反应。

8、 反应釜压力由压力传感器测量，人工读数。

9、 对两个反应釜进行液体加压时，打开平流泵，输入流量打开对应反应釜阀门，开启平流泵进行加压反应

10、 岩心夹持器从高温反应釜下端阀门连接。

四、安全

厂家提醒操作者注意如下要点：

* 仪器的各类仪表必须保证正确的电源输入。

* 仪器各部保证有良好的接地。

* 流程管汇各部的压力不高于设计压力，特别不能高于各种检测仪表的量程，使用气体加压时必须格外小心。

* 仪器的阀门设计为手动操作，请按试验步骤预先设计好试验流程走向，任何一阀门的操作错误均可能导致整个试验的失败。

* 系统在高温操作时，必须带有绝热手套，以免烫伤。

特别注意：加温时，由于液体受热膨胀，压力升高，时刻注意容器内液体压力，以防压力太高，超过反应釜使用压力 。
